iFixit 拆解了 iPad Pro 最佳搭檔：Apple Pencil

自從蘋果（Apple）發表 iPad Pro 以來，關於超大尺寸的新一代 iPad Pro 的討論就從來沒有停止過，iPad Pro 和 Apple Pencil 一時間被推到了風頭浪尖，很多人覺得 iPad Pro & Apple Pencil 是一次大膽的革新，也有人覺得超大尺寸加上手繪筆的組合完全背叛了賈伯斯。iFixit 讓我們來看看 iPad Pro 的最佳拍檔：Apple Pencil，這根高科技的「手繪筆」到底有何神奇之處。

先來看一下 Apple Pencil 的規格特點：

• 藍牙 Bluetooth 4.1。
• 在使用 Apple Pencil 時，螢幕掃瞄速度是使用手指操作的兩倍。
• 長達 12 小時的使用時間。
• 175 mm（長）× 8.9 mm（直徑）。
• Lightning 充電埠。



雖然對 iPad Pro 和 Apple Pencil 的爭議從未停止過，但不得不說兩者配合在一起的時候，非常便於寫字畫畫做標記等，超大的顯示面積對於視覺體驗的提升非常明顯。

（Source: iFixit）



目前市面上已經有很多用於 iPad 或 Surface 的手寫筆，iFixit 比對了一下它們。第一個是微軟 Surface Pen，來自於 Surface Pro 4。



第二個是目前 iPad 上最好用的手繪筆之一 ，FiftyThree 的 iPad Pencil。



與 Apple Pencil 相似，FiftyThree iPad Pencil 內建了電路結構，可以支援 FiftyThree 自家推出的《Paper》App。



蘋果在包裝盒中提供了配件安裝提示，附帶了一個 Lightning-to-Lightning 轉接頭，用一般的蘋果充電器就可以充電了，不必插到 iPad 上充電。



Lightning 埠的保護蓋用磁鐵固定，雖然吸力不錯，但依然有可能丟失。



Lightning 埠上標出了 Apple Pencil 的型號：A1603。



Apple Pencil 的筆頭可以拆卸，iFixit 先將它取下來。



筆尖中隱藏著一個很小的金屬裝置。這個小東西可能是小型發射器，用於辨識筆尖的角度和走筆方向。



iFixit 研究了一下 Apple Pencil 的結構，決定從 Lightning 埠開始拆解，先加熱一下以軟化膠水。



接下來 iFixit 將 Lightning 接頭慢慢拉出來。接頭由大量膠水粘合，非常難以拆卸。



最後 iFixit 終於將接頭拆下了，但代價是損壞了柔性電纜……



在仔細觀察了筆身的結構之後，沒有找到更加簡易的拆卸方式，只好透過暴力方式將筆身份割。



將外殼整個切開之後就可以將「筆芯」取出了。



可以近距離的觀察一下筆芯，竟然是金屬外殼。



筆芯上有一枚三角螺旋螺絲，iFixit 用專用螺絲刀將它擰下來。



經過一些切割之後 iFixit 終於將筆芯撬開了。



由電路板、電池和天線組成，不同於採用石墨筆芯的普通感壓筆。



這支筆採用了 3.82V 86mAh 的電池，容量非常小。



iFixit 將天線、電路與電池逐一分離。這個黑色和黃色相間的小東西就是天線。連接在電池上的小型集成電路便是 Lightning 接頭與電池、電路板的連接電纜，同時起到充電與數據傳輸的作用。



這塊電路板便是 Apple Pencil 的大腦了，所有的功能都靠這塊電路實現。這塊電路板設計的非常獨特，採用摺疊形式，透過兩條排線相連。



將這塊電路板展開後終於可以一睹真容，這塊電路板真的稱得上麻雀雖小五臟俱全，來看看正面有哪些晶片：

• 紅色：意法半導體 STML151UCY6 超低功耗 32-bit RISC 基於 ARM Cortex-M3 MCU
• 橙色：意法半導體 AS5C Y533
• 黃色：L05286 QS4 VG Z SGP 528
• 綠色：EWX 01129



反面還有一枚晶片：

• 藍色：Cambridge Silicon Radio（高通）CSR1012A05 藍牙智慧 IC

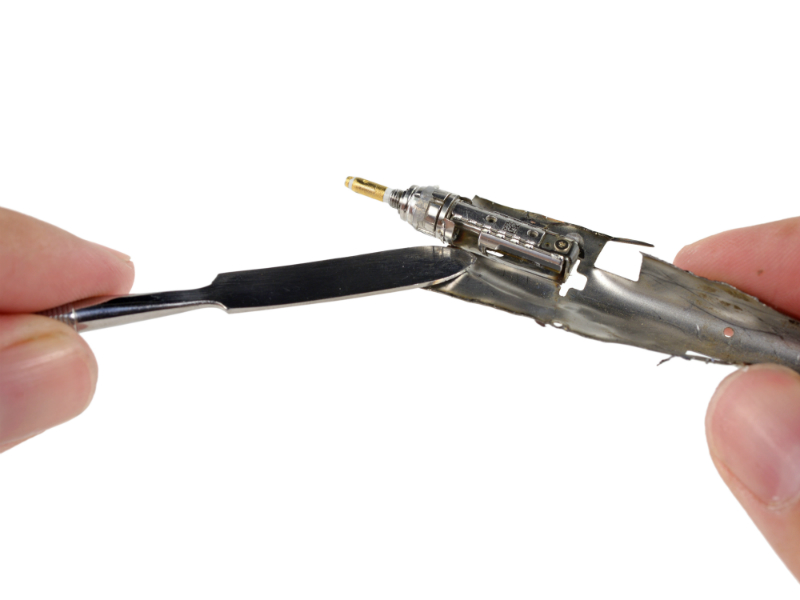

分析完電路部分後，來看看 Apple Pencil 這款獨特的筆尖，為了拆卸筆尖，iFixit 已經將筆芯完全暴力拆解。



完全剝離了筆芯外殼之後，終於分離了筆尖。這塊電路板是 iFixit 見過的最小的電路板之一。



筆尖的結構比較複雜，由筆尖、壓力感應器和電路板組成。壓力感應器通過三個觸點與電路板相連。iFixit 推測：筆尖與壓力感應器相連，兩者之間有一定的伸縮範圍，壓力感應器因此可以識別出下筆的力度。拆下電路板後可以看到紅色方框中晶片的型號 為：8529043 343S00008-A1。



好了，iFixit 的拆解就全部完成了，老規矩最後來一張全家福。像其他蘋果裝置一樣，iFixit 給 Apple Pencil 的維修評分僅為 1 分（10 分為最易維修）。Apple Pencil 在小小的筆身中容納了包括電池、電路板、筆尖等等裝置後結構一場複雜，出現損壞後顯然難以維修。還好筆尖採用了可替換設計，出現磨損後可以更換。

（Source: iFixit）



• Apple Pencil Teardown – iFixit
